Применение

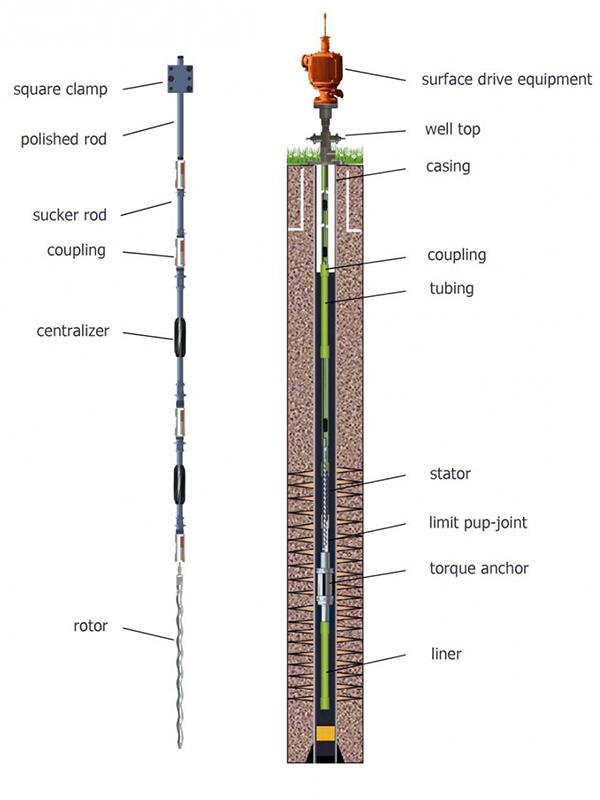

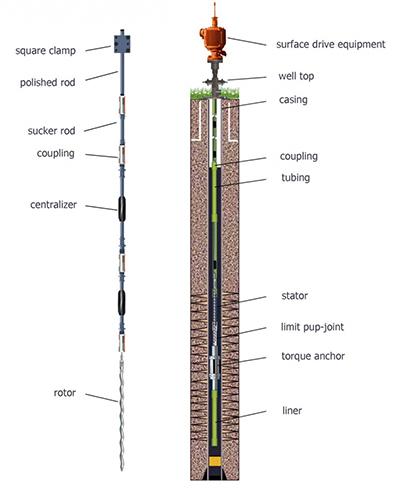

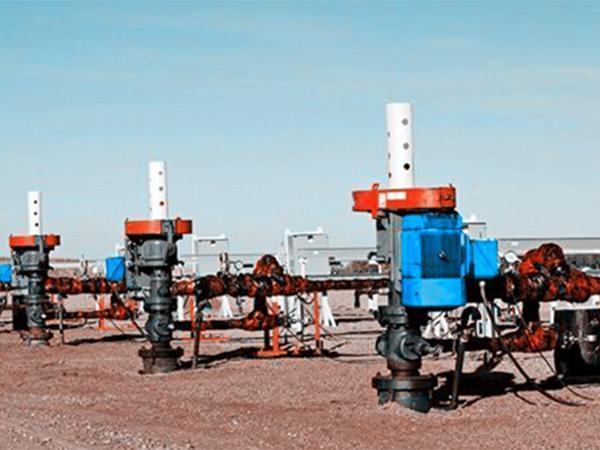

Статор и ротор погружного скважинного винтового насоса подключены к насосно-компрессорной трубе и концу насосной штанги, оборудование ходового привода приводит в действие ротор посредством насосной штанги, жидкость из скважины поднимается на поверхность. Данный насос часто используется в добыче сырой нефти вязкостью 8000 мПа•с, пригоден для обработки густой нефти из скважин, включая песчаные дрены, газовые скважины, морские нефтяные месторождения, горизонтальные скважины и т.д.
Технические параметры
• Термостойкость: ≤150℃;
• Вязкость: ≤8000 мПа•с;
• Газонефтяной фактор: ＜10м³/м³.
• Степень погружения: ≥100м
• Объем H2S: ≤2.5%;
• Относительная плотность скважинной жидковсти: ≤0.96，
• Весовая плотность API: >16
• Максимальная глубина: 2400м
• Концентрация ила в скважинной жидкости: ≤10%
• Производительность: 1.5-170м³/сут.
Детали насоса
Гибкий статор изготовлен из высококачественного каучука(NBR, NBRH, HNBR, или FKM), который обладает высокой маслостойкостью, водостойкостью, жаропрочностью и стойкостью к набуханию.
Ротор: Ротор изготавливается из стали 45, легированной стали 42CrM, нержавеющей стали 2Cr13, 304, 316 и других материалов. Производится с помощью обрабатывающих устройств цифрового управления, затем проводится хромирование верхней поверхности, благодаря чему увеличивается износостойкость и сопротивление коррозии.
Параметры
Погружной скважинный винтовой насос со скоростью 1,5 м3/сут. 100 об/мин.
| Модель |
Расход |
Подъёмная сила |
Присоединительная резьба |
Длина |
Присоединительная резьба |
Длина |
|
| м3/сутки 100 об/мин. |
баррель/сутки при 100 об/мин. |
м |
фут |
API 5CT |
мм |
API 11B |
мм |
| VSP-1.5/9 |
1.5 |
10 |
900 |
3000 |
2-3/8"NU или 2-3/8"EU (опционально 2-7/8"NU или 2-7/8"EU) |
1893.8 |
15/16" для тяги 5/8" |
1537.6 |
|
| VSP-1.5/12 |
1.5 |
10 |
1200 |
4000 |
2243.8 |
1887.6 |
|
| VSP-1.5/15 |
1.5 |
10 |
1500 |
5000 |
2593.8 |
2237.6 |
|
| VSP-1.5/18 |
1.5 |
10 |
1800 |
6000 |
2943.8 |
2587.6 |
|
| VSP-1.5/20 |
1.5 |
10 |
2000 |
6600 |
3193.8 |
2837.6 |
|
| VSP-1.5/24 |
1.5 |
10 |
2400 |
8000 |
3823.8 |
3467.6 |
|
Погружной скважинный винтовой насос со скоростью 3 м3/сут. 100 об/мин.
| Модель |
Расход |
Подъёмная сила |
Присоединительная резьба |
Длина |
Присоединительная резьба |
Длина |
|
| м3/сут. 100 об/мин. |
баррель/сутки при об/мин. |
м |
фут |
API 5CT |
мм |
API 11B |
мм |
| VSP-3/9 |
3 |
19 |
900 |
3000 |
2-3/8"NU или 2-3/8"EU (опционально 2-7/8"NU или 2-7/8"EU |
2293.8 |
15/16" для тяги 5/8" |
1937.6 |
|
| VSP-3/12 |
3 |
19 |
1200 |
4000 |
2793.8 |
2437.6 |
|
| VSP-3/15 |
3 |
19 |
1500 |
5000 |
3273.8 |
2917.6 |
|
| VSP-3/18 |
3 |
19 |
1800 |
6000 |
3953.8 |
3597.6 |
|
| VSP-3/20 |
3 |
19 |
2000 |
6600 |
4303.8 |
3947.6 |
|
| VSP-3/24 |
3 |
19 |
2400 |
8000 |
4933.8 |
4577.6 |
|
| VSP-3/9 |
3 |
19 |
900 |
3000 |
2293.8 |
1937.6 |
|
Погружной скважинный винтовой насос со скоростью 4 м3/сут. 100 об/мин.
| Модель |
Расход |
Подъёмная сила |
Присоединительная резьба |
Длина |
Присоединительная резьба |
Длина |
|
| м3/сут. 100 об/мин. |
баррель/сутки при 100 об/мин. |
м |
фут |
API 5CT |
мм |
API 11B |
мм |
| VSP-4/9 |
4 |
25 |
900 |
3000 |
2-3/8"NU или 2-3/8"EU (опционально 2-7/8"NU или 2-7/8"EU) |
2703.8 |
15/16" для тяги 5/8" |
2347.6 |
|
| VSP-4/12 |
4 |
25 |
1200 |
4000 |
3333.8 |
2977.6 |
|
| VSP-4/15 |
4 |
25 |
1500 |
5000 |
4153.8 |
3797.6 |
|
| VSP-4/18 |
4 |
25 |
1800 |
6000 |
4743.8 |
4387.6 |
|
| VSP-4/20 |
4 |
25 |
2000 |
6600 |
5193.8 |
4837.6 |
|
| VSP-4/24 |
4 |
25 |
2400 |
8000 |
6003.8 |
5647.6 |
|
Погружной скважинный винтовой насос со скоростью 6м3/сут. 100 об/мин.
| Модель |
Расход |
Подъёмная сила |
Присоединительная резьба |
Длина |
Присоединительная резьба |
Длина |
|
| м3/сут. 100 об/мин. |
баррель/сутки при 100 об/мин. |
м |
фут |
API 5CT |
мм |
API 11B |
мм |
|
6 |
38 |
900 |
3000 |
2-3/8"NU или 2-3/8"EU (опционально 2-7/8"NU или 2-7/8"EU) |
3313.8 |
15/16" для тяги 5/8" |
2957.6 |
|
|
6 |
38 |
1200 |
4000 |
4293.8 |
3937.6 |
|
|
6 |
38 |
1500 |
5000 |
5143.8 |
4787.6 |
|
|
6 |
38 |
1800 |
6000 |
5913.8 |
5557.6 |
|
|
6 |
38 |
2000 |
6600 |
6673.8 |
6317.6 |
|
|
6 |
38 |
2400 |
8000 |
7753.8 |
7397.6 |
|
Погружной скважинный винтовой насос со скоростью 7 м3/сут. 100 об/мин.
| Модель |
Расход |
Подъёмная сила |
Присоединительная резьба |
Длина |
Присоединительная резьба |
Длина |
|
| м3/сут. 100 об/мин |
баррель/сутки при 100 об/мин |
м |
фут |
API 5CT |
мм |
API 11B |
мм |
| VSP-7/9 |
7 |
44 |
900 |
3000 |
2-7/8"NU или 2-7/8"EU (опционально 3-1/2"NU или 3-1/2"EU) |
2883.8 |
1 3/16" для тяги 7/8" |
2537.6 |
|
| VSP-7/12 |
7 |
44 |
1200 |
4000 |
3573.8 |
3227.6 |
|
| VSP-7/15 |
7 |
44 |
1500 |
5000 |
4263.8 |
3917.6 |
|
| VSP-7/18 |
7 |
44 |
1800 |
6000 |
4893.8 |
4547.6 |
|
| VSP-7/20 |
7 |
44 |
2000 |
6600 |
5383.8 |
5037.6 |
|
| VSP-7/24 |
7 |
44 |
2400 |
8000 |
6265.8 |
5919.6 |
|
Погружной скважинный винтовой насос со скоростью 10 м3/сут. 100 об/мин.
| Модель |
Расход |
Подъёмная сила |
Присоединительная резьба |
Длина |
Присоединительная резьба |
Длина |
|
| м3/сут. 100 об/мин. |
баррель/сутки при 100 об/мин. |
м |
фут |
API 5CT |
мм |
API 11B |
мм |
| VSP-10/9 |
10 |
63 |
900 |
3000 |
2-7/8"NU или 2-7/8"EU (опционально 3-1/2"NU или 3-1/2"EU) |
3553.8 |
1 3/16" для тяги 7/8" |
3207.6 |
|
| VSP-10/12 |
10 |
63 |
1200 |
4000 |
4483.8 |
4137.6 |
|
| VSP-10/15 |
10 |
63 |
1500 |
5000 |
5401.8 |
5055.6 |
|
| VSP-10/18 |
10 |
63 |
1800 |
6000 |
6243.8 |
5897.6 |
|
| VSP-10/20 |
10 |
63 |
2000 |
6600 |
7143.8 |
6797.6 |
|
| VSP-10/24 |
10 |
63 |
2400 |
8000 |
8333.8 |
7987.6 |
|
Погружной скважинный винтовой насос со скоростью 15 м3/сут. 100 об/мин.
| Модель |
Расход |
Подъёмная сила |
Присоединительная резьба |
Длина |
Присоединительная резьба |
Длина |
|
| м3/сут. 100 об/мин. |
баррель/сутки при 100 об/мин. |
м |
фут |
API 5CT |
мм |
API 11B |
мм |
| VSP-15/9 |
15 |
100 |
900 |
3000 |
3-1/2"NU или 3-1/2"EU (опционально 2-7/8"NU или 2-7/8"EU) |
3953.8 |
1 3/8" для тяги 1" |
3607.6 |
|
| VSP-15/12 |
15 |
100 |
1200 |
4000 |
5003.8 |
4657.6 |
|
| VSP-15/15 |
15 |
100 |
1500 |
5000 |
6053.8 |
5707.6 |
|
| VSP-15/18 |
15 |
100 |
1800 |
6000 |
7253.8 |
6907.6 |
|
| VSP-15/20 |
15 |
100 |
2000 |
6600 |
8003.8 |
7657.6 |
|
| VSP-15/24 |
15 |
100 |
2400 |
8000 |
9353.8 |
9007.6 |
|
Погружной скважинный винтовой насос со скоростью 16 м3/сут. 100 об/мин.
| Модель |
Расход |
Подъёмная сила |
Присоединительная резьба |
Длина |
Присоединительная резьба |
Длина |
|
| м3/сут. 100 об/мин. |
баррель/сутки при 100 об/мин. |
м |
фут |
API 5CT |
мм |
API 11B |
мм |
| VSP-16.5/9 |
16.5 |
104 |
900 |
3000 |
3-1/2"NU или 3-1/2"EU (опционально 4"NU или 4"EU) |
3513.8 |
1 3/8" для тяги 1" |
3197.6 |
|
| VSP-16.5/12 |
16.5 |
104 |
1200 |
4000 |
4423.8 |
4107.6 |
|
| VSP-16.5/15 |
16.5 |
104 |
1500 |
5000 |
5333.8 |
5017.6 |
|
| VSP-16.5/18 |
16.5 |
104 |
1800 |
6000 |
6163.8 |
5847.6 |
|
| VSP-16.5/20 |
16.5 |
104 |
2000 |
6600 |
7043.8 |
6727.6 |
|
| VSP-16.5/24 |
16.5 |
104 |
2400 |
8000 |
8213.8 |
7897.6 |
|
Погружной скважинный винтовой насос со скоростью 20 м3/сут 100 об/мин.
| Модель |
Расход |
Подъёмная сила |
Присоединительная резьба |
Длина |
Присоединительная резьба |
Длина |
|
| м3/сут. 100 об/мин. |
баррель/сутки при 100 об/мин. |
м |
фут |
API 5CT |
мм |
API 11B |
мм |
| VSP-20/9 |
20 |
126 |
900 |
3000 |
3-1/2"NU или 3-1/2"EU (опционально 4"NU или 4"EU) |
4253.8 |
1 3/8" для тяги 1" |
3937.6 |
|
| VSP-20/12 |
20 |
126 |
1200 |
4000 |
5401.8 |
5085.6 |
|
| VSP-20/15 |
20 |
126 |
1500 |
5000 |
6513.8 |
6197.6 |
|
| VSP-20/18 |
20 |
126 |
1800 |
6000 |
7763.8 |
7447.6 |
|
| VSP-20/20 |
20 |
126 |
2000 |
6600 |
8563.8 |
8247.6 |
|
| >VSP-20/24 |
20 |
126 |
2400 |
8000 |
10063.8 |
9747.6 |
|
Погружной скважинный винтовой насос со скоростью 25 м3/сут.100 об/мин.
| Модель |
Расход |
Подъёмная сила |
Присоединительная резьба |
Длина |
Присоединительная резьба |
Длина |
|
| м3/сут. 100 об/мин |
баррель/сутки при 100 об/мин |
м |
фут |
API 5CT |
мм |
API 11B |
мм |
| VSP-25/9 |
25 |
158 |
900 |
3000 |
3-1/2"NU или 3-1/2"EU (опционально 4"NU или 4"EU) |
4723.8 |
1 3/8" для тяги 1" |
4407.6 |
|
| VSP-25/12 |
25 |
158 |
1200 |
4000 |
6053.8 |
5737.6 |
|
| VSP-25/15 |
25 |
158 |
1500 |
5000 |
7663.8 |
7347.6 |
|
| VSP-25/18 |
25 |
158 |
1800 |
6000 |
8853.8 |
8537.6 |
|
| VSP-25/20 |
25 |
158 |
2000 |
6600 |
9803.8 |
9487.6 |
|
| VSP-25/24 |
25 |
158 |
2400 |
8000 |
11513.8 |
11197.6 |
|
Погружной скважинный винтовой насос со скоростью 40 м3/сут. 100 об/мин
| Модель |
Расход |
Подъёмная сила |
Присоединительная резьба |
Длина |
Присоединительная резьба |
Длина |
|
| м3/сут. 100 об/мин |
баррель/сутки при 100 об/мин |
м |
фут |
API 5CT |
мм |
API 11B |
мм |
| VSP-40/9 |
40 |
252 |
900 |
3000 |
4"NU или 4"EU(опционально 4-1/2"NU или 4-1/2"EU) |
5523.8 |
1 9/16" для тяги 1 1/8" |
5197.6 |
|
| VSP-40/12 |
40 |
252 |
1200 |
4000 |
7423.8 |
7097.6 |
|
| VSP-40/15 |
40 |
252 |
1500 |
5000 |
9033.8 |
8747.6 |
|
| VSP-40/18 |
40 |
252 |
1800 |
6000 |
10463.8 |
10177.6 |
|
| VSP-40/20 |
40 |
252 |
2000 |
6600 |
11613.8 |
11327.6 |
|
Погружной скважинный винтовой насос со скоростью 50 м3/сут. 100 об/мин
| Модель |
Расход |
Подъёмная сила |
Присоединительная резьба |
Длина |
Присоединительная резьба |
Длина |
|
| м3/сут. 100 об/мин |
баррель/сутки при 100 об/мин |
м |
фут |
API 5CT |
мм |
API 11B |
мм |
| VSP-50/9 |
50 |
315 |
900 |
3000 |
4-1/2"NU или 4-1/2"EU(опционально 4"NU или 4"EU) |
5733.8 |
1 9/16" для тяги 1 1/8" |
5407.6 |
|
| VSP-50/12 |
50 |
315 |
1200 |
4000 |
7693.8 |
7367.6 |
|
| VSP-50/15 |
50 |
315 |
1500 |
5000 |
9373.8 |
9087.6 |
|
| VSP-50/18 |
50 |
315 |
1800 |
6000 |
10863.8 |
10577.6 |
|
Погружной скважинный винтовой насос со скоростью 60м3/сут. 100 об/мин
| Модель |
Расход |
Подъёмная сила |
Присоединительная резьба |
Длина |
Присоединительная резьба |
Длина |
|
| м3/сут. 100 об/мин |
баррель/сутки при 100 об/мин |
м |
фут |
API 5CT |
мм |
API 11B |
мм |
| VSP-60/9 |
60 |
378 |
900 |
3000 |
4-1/2"NU или 4-1/2"EU(опционально 4"NU или 4"EU) |
7023.8 |
4-1/2"NU или 4-1/2"EU(опционально 4"NU или 4"EU) |
6697.6 |
|
| VSP-60/12 |
60 |
378 |
1200 |
4000 |
9053.8 |
8767.6 |
|
| VSP-60/15 |
60 |
378 |
1500 |
5000 |
11083.8 |
10797.6 |
|
Погружной скважинный винтовой насос со скоростью 75 м3/сут. 100 об/мин
| Модель |
Расход |
Подъёмная сила |
Присоединительная резьба |
Длина |
Присоединительная резьба |
Длина |
|
| м3/сут. 100 об/мин |
баррель/сутки при 100 об/мин |
м |
фут |
API 5CT |
мм |
API 11B |
мм |
| VSP-75/9 |
75 |
473 |
900 |
3000 |
4-1/2"NU или 4-1/2"EU |
7403.8 |
1 9/16" для тяги 1 1/8" |
7117.6 |
|
| VSP-75/12 |
75 |
473 |
1200 |
4000 |
9573.8 |
9287.6 |
|
| VSP-75/15 |
75 |
473 |
1500 |
5000 |
11743.8 |
11457.6 |
|
| VSP-75/18 |
75 |
473 |
1800 |
6000 |
13873.8 |
13587.6 |
|
Погружной скважинный винтовой насос со скоростью 80 м3/сут. 100 об/мин
| Модель |
Расход |
Подъёмная сила |
Присоединительная резьба |
Длина |
Присоединительная резьба |
Длина |
|
| м3/сут. 100 об/мин |
баррель/сутки при 100 об/мин |
м |
фут |
API 5CT |
мм |
API 11B |
мм |
| VSP-80/9 |
80 |
504 |
900 |
3000 |
4-1/2"NU или 4-1/2"EU |
7723.8 |
1 9/16" для тяги 1 1/8" |
7437.6 |
|
| VSP-80/12 |
80 |
504 |
1200 |
4000 |
9963.8 |
9677.6 |
|
| VSP-80/15 |
80 |
504 |
1500 |
5000 |
12203.8 |
11917.6 |
|
Погружной скважинный винтовой насос со скоростью 105 м3/сут. 100 об/мин
| Модель |
Расход |
Подъёмная сила |
Присоединительная резьба |
Длина |
Присоединительная резьба |
Длина |
|
| м3/сут. 100 об/мин |
баррель/сутки при 100 об/мин |
м |
фут |
API 5CT |
мм |
API 11B |
мм |
| VSP-105/9 |
105 |
662 |
900 |
3000 |
5"LC или 5-1/2"LC |
6523.8 |
1 9/16" для тяги 1 1/8" |
6237.6 |
VSP-105/9 |
| VSP-105/12 |
105 |
662 |
1200 |
4000 |
8767.8 |
8481.6 |
|
| VSP-105/15 |
105 |
662 |
1500 |
5000 |
10983.8 |
10697.6 |
|
Погружной скважинный винтовой насос со скоростью 120 м3/сут. 100 об/мин
| Модель |
Расход |
Подъёмная сила |
Присоединительная резьба |
Длина |
Присоединительная резьба |
Длина |
|
| м3/сут. 100 об/мин |
баррель/сутки при 100 об/мин |
м |
фут |
API 5CT |
мм |
API 11B |
мм |
| VSP-120/9 |
120 |
757 |
900 |
3000 |
5"LC или 5-1/2"LC |
8123.8 |
1 9/16" для тяги 1 1/8" |
7837.6 |
|
| VSP-120/12 |
120 |
757 |
1200 |
4000 |
10533.8 |
10247.6 |
|
| VSP-120/15 |
120 |
757 |
1500 |
5000 |
13223.8 |
12937.6 |
|
Погружной скважинный винтовой насос со скоростью 130 м3/сут. 100 об/мин
| Модель |
Расход |
Подъёмная сила |
Присоединительная резьба |
Длина |
Присоединительная резьба |
Длина |
|
| м3/сут. 100 об/мин |
баррель/сутки при 100 об/мин |
м |
фут |
API 5CT |
мм |
API 11B |
мм |
| VSP-130/9 |
130 |
819 |
900 |
3000 |
5"LC или 5-1/2"LC |
8593.8 |
1 9/16" для тяги 1 1/8" |
8307.6 |
|
| VSP-130/12 |
130 |
819 |
1200 |
4000 |
11183.8 |
10897.6 |
|
| VSP-130/15 |
130 |
819 |
1500 |
5000 |
14023.8 |
13737.6 |
|
Погружной скважинный винтовой насос со скоростью 160 м3/сут. 100 об/мин
| Модель |
Расход |
Подъёмная сила |
Присоединительная резьба |
Длина |
Присоединительная резьба |
Длина |
|
| м3/сут. 100 об/мин |
баррель/сутки при 100 об/мин |
м |
фут |
API 5CT |
мм |
API 11B |
мм |
| VSP-160/9 |
160 |
1071 |
900 |
3000 |
5-1/2"LC |
8663.8 |
1 9/16" для тяги 1 1/8" |
8327.6 |
|
| VSP-160/12 |
160 |
1071 |
1200 |
4000 |
11253.8 |
10917.6 |
|
| VSP-160/15 |
160 |
1071 |
1500 |
5000 |
14113.8 |
13777.6 |
|
Погружной скважинный винтовой насос со скоростью 170 м3/сут. 100 об/мин
| Модель |
Расход |
Подъёмная сила |
Присоединительная резьба |
Длина |
Присоединительная резьба |
Длина |
|
| м3/сут. 100 об/мин |
баррель/сутки при 100 об/мин |
м |
фут |
API 5CT |
мм |
API 11B |
мм |
| VSP-170/9 |
170 |
1071 |
900 |
3000 |
5-1/2"LC |
9093.8 |
1 9/16" для тяги 1 1/8" |
8757.6 |
|
| VSP-170/12 |
170 |
1071 |
1200 |
4000 |
11753.8 |
11417.6 |
|
| VSP-170/15 |
170 |
1071 |
1500 |
5000 |
14893.8 |
14557.6 |
|
Характеристики
1. Небольшие разовые инвестиции
По сравнению с электроприводным погружным насосом, гидропоршневым насосом и балансирным станком-качалкой погружной скважинный винтовой насос имеет более простую конструкцию и не требует больших инвестиций в обслуживание.
2. Высокая производительность, энергосбережение
Стабилизация нагрузки во время работы, небольшие механические потери, максимум – 75%, механические потери при использовании плунжерного и центробежного насосов – 30-40%.
3. Простая конструкция оборудования
Меньший объем, компактная конструкция, удобство установки и обслуживания, сравнительно низкая себестоимость.
4. Мы также предоставляем наземный привод, якорь насосно-компрессорной трубы, центратор для насосных штанг.
Weifang Subtor –это немецкая компания с представительством в Китае, которая предоставляет широкий выбор винтовых насосов кавитационного типа и погружных винтовых насосов. Работая по немецким технологиям и имея богатые маркетинговые ресурсы, Subtor предоставляет клиентам по всему миру высококачественные PCP насосы и комплектующие к ним.
