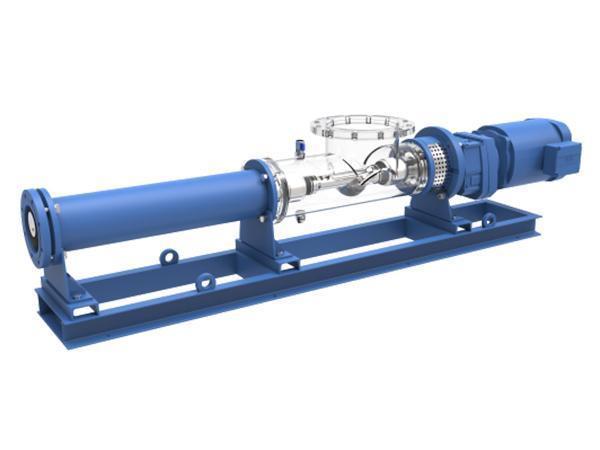

Винтовой насос с открытым всасывающим патрубком M0

Винтовой насос с открытым всасывающим патрубком M0

Применение
Винтовой насос с открытым всасывающим патрубком M0 оснащен винтовой лопостью, которая позволяет перекачивать вязкие смеси в емкость. Используется в следующих отраслях:

Крахмальное производство: перекачивание крахмальной суспензии, картофельной мезги, картофельного сока, клейковины и т.д.
Предприятия по защите окружающей среды: перекачивание хозяйственно-бытовых сточных вод, промышленных сточных вод, шлама, активированного ила, дегидрированной глины, флокулянтов, аддитивов
Пищевая промышленность и производство напитков: свежевыжатый сок, пиво, вино, йогурт, сыр и т.д.

Технические параметры насоса VD-P04M0
(Макс.рабочее давление 6 бар)
Модель Пределы расхода (м3/ч) Диапазон скорости вращения (об/мин) Мощность двигателя (кВт)
VD040-005P04M0 1~7 200~550 2.2~5.5
VD050-011P04M0 2~14 180~500 2.2~7.5
VD060-019P04M0 5~22 160~450 4~11
VD070-029P04M0 8~30 150~420 5.5~15
VD090-053P04M0 10~45 70~350 7.5~22
VD100-080P04M0 15~60 70~300 15~37
VD120-120P04M0 20~80 70~250 18.5~45
VD150-230P04M0 30~120 60~200 22~75
VD170-300P04M0 40~150 50~150 30~90
Технические параметры насоса VD-P06M0
(Макс.рабочее давление 18 бар)
Модель Диапазон расхода наносов (м3/ч) Диапазон скорости вращения (об/мин) Мощность двигателя (кВт)
VD040-005P06M0 1~6 200~550 3~7.5
VD050-011P06M0 2~12 180~500 4~11
VD060-019P06M0 5~20 160~450 5.5~15
VD070-029P06M0 8~25 150~420 7.5~18.5
VD090-053P06M0 10~40 70~350 11~30
VD100-080P06M0 15~50 70~300 15~45
VD120-120P06M0 20~70 70~250 18.5~55
VD150-230P06M0 30~110 60~200 30~90
VD170-300P06M0 40~130 50~150 45~110
Технические параметры насоса VD-P08M0
(Макс.рабочее давление 24 бар)
Модель Пределы расхода м3 Диапазон скорости вращения об/мин Мощность двигателя кВТ
VD040-005P08M0 1~5 200~550 4~11
VD050-011P08M0 2~10 180~500 5.5~15
VD060-019P08M0 5~18 160~450 7.5~18.5
VD070-029P08M0 8~23 150~420 11~30
VD090-053P08M0 5~35 70~350 15~45
VD100-080P08M0 8~45 70~300 18.5~55
VD120-120P08M0 10~33 70~250 30~90
VD150-230P08M0 15~100 60~200 45~110

Принцип работы насоса
Данный винтовой насос опирается на прессовую посадку в промежутке между эксцентриковым ротором и фиксированным статором, вследствие чего формируются не взаимосвязанные герметичные полости. Ротор вращается внутри статора, это приводит к тому, что герметичные полости меняют осевое направление от впускного патрубка насоса к напорному(выходному) патрубку. Таким образом осуществляется перекачивание сред.

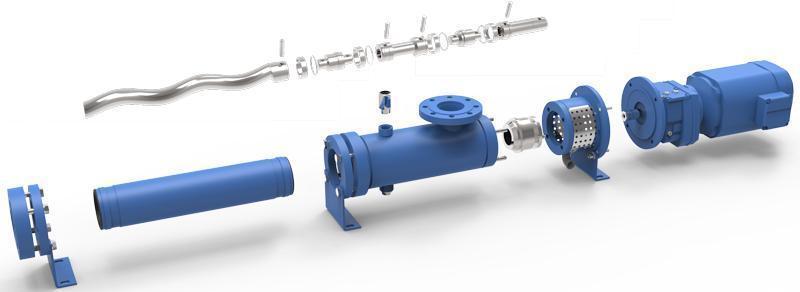

Особенности конструкции
Особенности конструкции

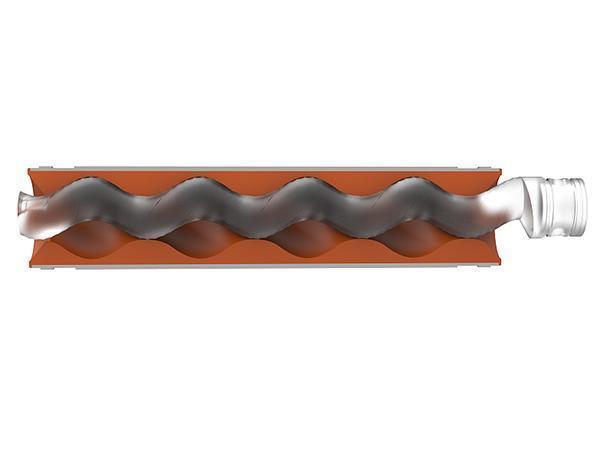

  • Проектные схемы статора и ротора
    Проектные схемы статора и ротора

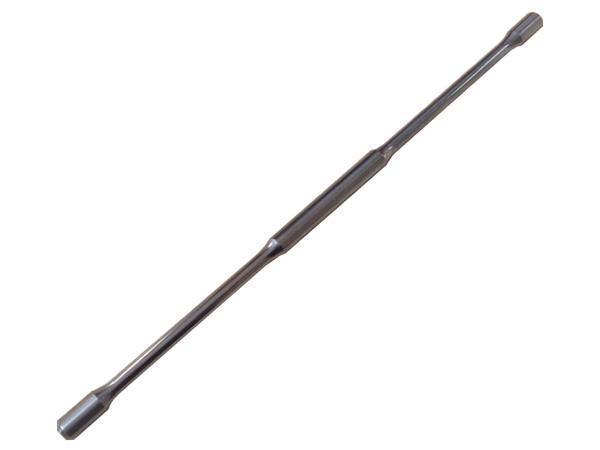

  • Универсальное сочленение – металлическая гибкая штанга
    Универсальное сочленение – металлическая гибкая штанга

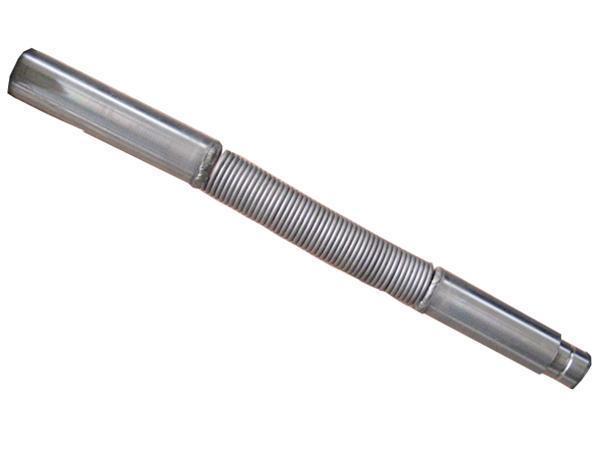

  • Универсальное сочленение – гибкая пружина
    Универсальное сочленение – гибкая пружина

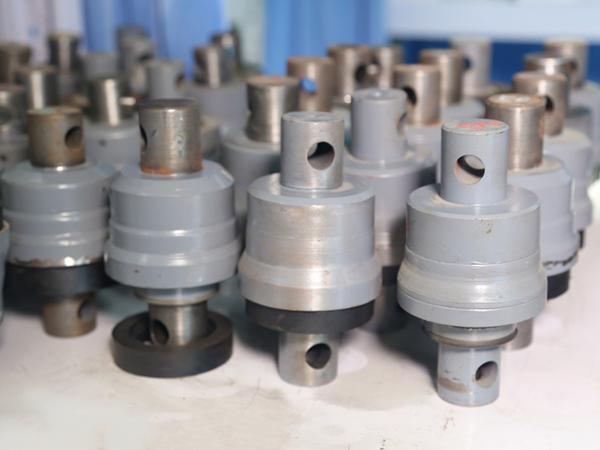

  • Универсальное сочленение – сферическая головка
    Универсальное сочленение – сферическая головка

Ротор
Ротор насоса разрабатывается и изготавливается в различных геометрических формах в зависимости от требований заказчика. Осуществляется упрочнение поверхности металлов или их ваакумная термообработка. После данных действий прочность материала может достигать HRC 65-67.

Статор
Материал: NBR, NBRH, HNBR, EPDM и FKM на выбор. Они позволяют осуществлять обработку различных износостойких и температуроустойчивых сред

Универсальное сочленение
Мы предоставляем различных универсальных сочленений элементов привода на выбор, а также традиционные и шарнирные универсальные сочленения, которые отвечают гигиеническим требованиям, сферические головки и крейцкопфы. Они отвечают за передачу вращающего момента и осевую нагрузку.

Уплотнение вала
Тип уплотнения вала выбирается в соответствии с назначением и условиями работы, предоставляются сальниковые и механические уплотнения. Системы охлаждения и промывки позволяют увеличить срок службы насоса.

Система привода
На выбор доступны SEW, NORD, ABB и другие высококачественные системы привода.

Weifang Subtor – это немецкая компания с представительством в Китае. Мы предоставляем широкий выбор винтовых насосов кавитационного типа и комплектующих. Моноблочные винтовые насосы класса S применяются в пищевой промышленности, очистке сточных вод, для перекачивания вязких сред и т.д. Винтовые насосы относятся к типу поршневых насосов прямого вытеснения, также известным как эксцентриковые шнековые насосы. Пользуясь немецкими технологиями и богатыми маркетинговыми ресурсами, Subtor предоставляет клиентам по всему миру высококачественные решения по производству PCP насосов.
