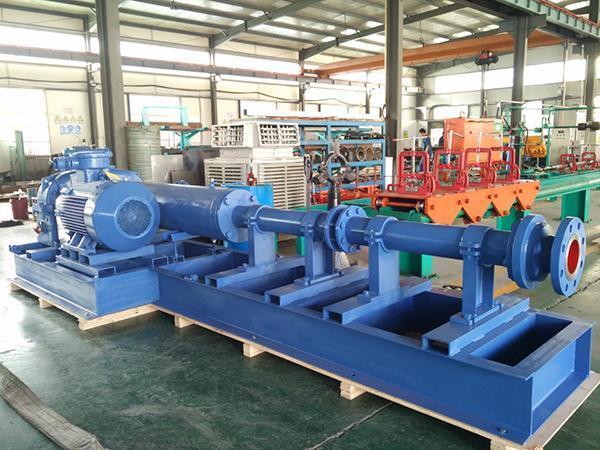

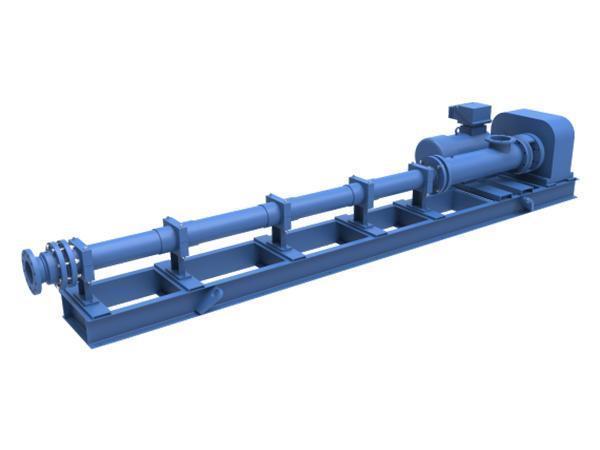

Винтовые насосы класса V

  • Винтовые насосы класса V
  • Винтовые насосы класса V

Применение
Винтовой насос кавитационного типа класса V от Subtor оснащен соединительным блоком и упорным подшипником, что позволяет насосу выдерживать рабочую осевую нагрузку и смягчить нагрузку на электродвигатель. Применяется для перекачивания сред при высоком давлении, в том числе для перекачивания на большие расстояния. Максимальное рабочее давление может достигать 72бар, максимальная пропускная способность – 300м³/ ч.

Насос предназначен для перекачивания любых сред, включая воду, с содержанием твердых частиц до 45%.

Параметры
Ряд: 1-12 рядов
Тип: Одновинтовой/двухвинтовой насос кавитационного типа

Давление
Одновинтовой насос: 6 бар, 12 бар,18 бар,24 бар, 36 бар,48 бар, 60 бар, 72 бар
Двухвинтовой насос: 5 бар, 10 бар,20 бар

Параметры
Модель Пределы расхода (м3/ч) Диапазон скорости вращения (об/мин) Мощность двигателя (кВт)
VD020-009P24OH 0.1~0.4 250~450 1.5~3
VD030-028P24OH 0.3~1.2 250~450 4~11
VD035-060P24OH 0.5~1 250~450 11~18.5
VD040-005P24OH 1~3 250~450 15~22
VD050-011P24OH 2~8 250~400 22~45
VD060-019P24OH 3~15 200~400 30~45
VD070-029P24OH 5~30 200~400 55~90
VD090-053P24OH 10~40 150~350 110~160
VD100-080P24OH 15~50 150~250 110~200

Принцип работы насоса
Данный винтовой насос относится к типу объемных насосов. Он опирается на прессовую посадку в промежутке между эксцентриковым ротором и фиксированным статором, вследствие чего формируются не взаимосвязанные герметичные полости. Ротор вращается внутри статора, это приводит к тому, что герметичные полости меняют осевое направление от впускного патрубка насоса к напорному(выходному) патрубку. Таким образом осуществляется перекачивание сред.

Особенности конструкции
Особенности конструкции
  • Проектные схемы статора и ротора
    Проектные схемы статора и ротора
  • Универсальное сочленение – металлическая гибкая штанга
    Универсальное сочленение – металлическая гибкая штанга
  • Универсальное сочленение – гибкая пружина
    Универсальное сочленение – гибкая пружина
  • Универсальное сочленение – сферическая головка
    Универсальное сочленение – сферическая головка

Ротор
Ротор насоса разрабатывается и изготавливается в различных геометрических формах в зависимости от требований заказчика. Осуществляется упрочнение поверхности металлов или их ваакумная термообработка. После данных действий прочность материала может достигать HRC 65-67.

Статор
Материал: NBR, NBRH, HNBR, EPDM и FKM на выбор. Они позволяют осуществлять обработку различных износостойких и температуроустойчивых сред

Универсальное сочленение
Мы предоставляем различных универсальных сочленений элементов привода на выбор, а также традиционные и шарнирные универсальные сочленения, которые отвечают гигиеническим требованиям, сферические головки и крейцкопфы. Они отвечают за передачу вращающего момента и осевую нагрузку.

Уплотнение вала
Тип уплотнения вала выбирается в соответствии с назначением и условиями работы, предоставляются сальниковые и механические уплотнения. Системы охлаждения и промывки позволяют увеличить срок службы насоса.

Система привода
На выбор доступны SEW, NORD, ABB и другие высококачественные системы привода.

Weifang Subtor – это немецкая компания с представительством в Китае. Мы предоставляем широкий выбор винтовых насосов кавитационного типа и комплектующих. Моноблочные винтовые насосы класса S применяются в пищевой промышленности, очистке сточных вод, для перекачивания вязких сред и т.д. Винтовые насосы относятся к типу поршневых насосов прямого вытеснения, также известным как эксцентриковые шнековые насосы. Пользуясь немецкими технологиями и богатыми маркетинговыми ресурсами, Subtor предоставляет клиентам по всему миру высококачественные решения по производству PCP насосов.
