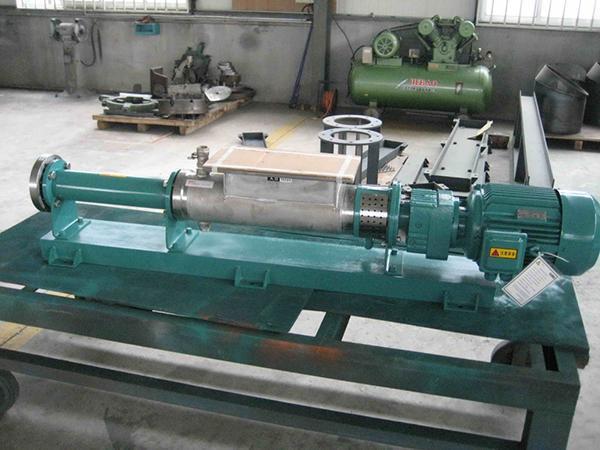

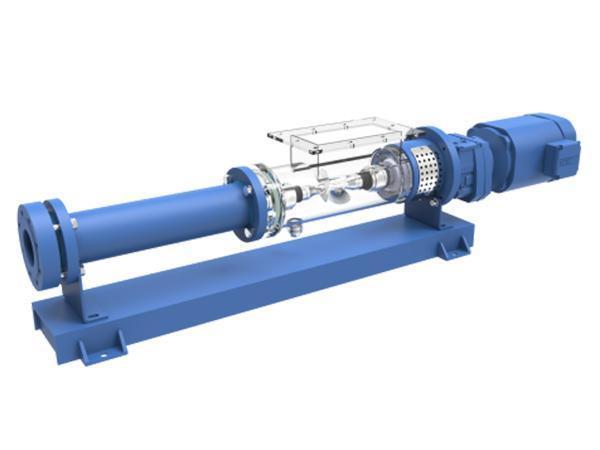

Винтовой насос с открытым всасывающим патрубком M1
Винтовой насос с открытым всасывающим патрубком M1
Применение
Винтовой насос с открытым всасывающим патрубком M1 оснащен прямоугольной загрузочной воронкой. Предназначен для перекачивания сгущенного осадка с максимальным содержанием твердых частиц 18%, применяется в следующих отраслях:
Предприятия по защите окружающей среды: перекачивание хозяйственно-бытовых сточных вод, промышленных сточных вод, шлама, активированного ила, дегидрированной глины, флокулянтов, добавок
Фармацевтическая промышленность: жидкий экстракт и концентрированные растворы для лекарств китайской медицины, мази, вываренные остатки(после приготовления лекарств) и т.д.
Технические параметры насоса VD-P04M1
(Макс.рабочее давление 12 бар)
Модель
Пределы расхода (м3/ч)
Диапазон скорости вращения (об/мин)
Мощность двигателя (кВт)
VD040-005P04M1
1~7
200~550
2.2~5.5
VD050-011P04M1
2~14
180~500
2.2~7.5
VD060-019P04M1
5~22
160~450
4~11
VD070-029P04M1
8~30
150~420
5.5~15
VD090-053P04M1
10~45
70~350
7.5~22
VD100-080P04M1
15~60
70~300
15~37
VD120-120P04M1
20~80
70~250
18.5~45
VD150-230P04M1
30~120
60~200
22~75
VD170-300P04M1
40~150
50~150
30~90
Технические параметры насоса VD-P06M1
(Макс.рабочее давление 12 бар)
Модель
Диапазон расхода наносов (м3/ч)
Диапазон скорости вращения (об/мин)
Мощность двигателя (кВт)
VD040-005P06M1
1~6
200~550
3~7.5
VD050-011P06M1
2~12
180~500
4~11
VD060-019P06M1
5~20
160~450
5.5~15
VD070-029P06M1
8~25
150~420
7.5~18.5
VD090-053P06M1
10~40
70~350
11~30
VD100-080P06M1
15~50
70~300
15~45
VD120-120P06M1
20~70
70~250
18.5~55
VD150-230P06M1
30~110
60~200
30~90
VD170-300P06M1
40~130
50~150
45~110
Технические параметры (Винтовой насос с открытым всасывающим патрубком VD-P08M1)
(Макс.рабочее давление 24 бар)
Модель
Диапазон расхода наносов (м3/ч)
Диапазон скорости вращения (об/мин)
Мощность двигателя (кВт)
VD040-005P08M1
1~5
200~550
4~11
VD050-011P08M1
2~10
180~500
5.5~15
VD060-019P08M1
5~18
160~450
7.5~18.5
VD070-029P08M1
8~23
150~420
11~30
VD090-053P08M1
5~35
70~350
15~45
VD100-080P08M1
8~45
70~300
18.5~55
VD120-120P08M1
10~33
70~250
30~90
VD150-230P08M1
15~100
60~200
45~110
Принцип работы насоса
Данный винтовой насос опирается на прессовую посадку в промежутке между эксцентриковым ротором и фиксированным статором, вследствие чего формируются не взаимосвязанные герметичные полости. Ротор вращается внутри статора, это приводит к тому, что герметичные полости меняют осевое направление от впускного патрубка насоса к напорному(выходному) патрубку. Таким образом осуществляется перекачивание сред.
Ротор
Ротор насоса разрабатывается и изготавливается в различных геометрических формах в зависимости от требований заказчика. Осуществляется упрочнение поверхности металлов или их ваакумная термообработка. После данных действий прочность материала может достигать HRC 65-67.
Статор
Материал: NBR, NBRH, HNBR, EPDM и FKM на выбор. Они позволяют осуществлять обработку различных износостойких и температуроустойчивых сред
Универсальное сочленение
Мы предоставляем различных универсальных сочленений элементов привода на выбор, а также традиционные и шарнирные универсальные сочленения, которые отвечают гигиеническим требованиям, сферические головки и крейцкопфы. Они отвечают за передачу вращающего момента и осевую нагрузку..
Уплотнение вала
Тип уплотнения вала выбирается в соответствии с назначением и условиями работы, предоставляются сальниковые и механические уплотнения. Системы охлаждения и промывки позволяют увеличить срок службы насоса.
Система привода
На выбор доступны SEW, NORD, ABB и другие высококачественные системы привода.
Weifang Subtor – это немецкая компания с представительством в Китае. Мы предоставляем широкий выбор винтовых насосов кавитационного типа и комплектующих. Моноблочные винтовые насосы класса S применяются в пищевой промышленности, очистке сточных вод, для перекачивания вязких сред и т.д. Винтовые насосы относятся к типу поршневых насосов прямого вытеснения, также известным как эксцентриковые шнековые насосы. Пользуясь немецкими технологиями и богатыми маркетинговыми ресурсами, Subtor предоставляет клиентам по всему миру высококачественные решения по производству PCP насосов.
