Применение

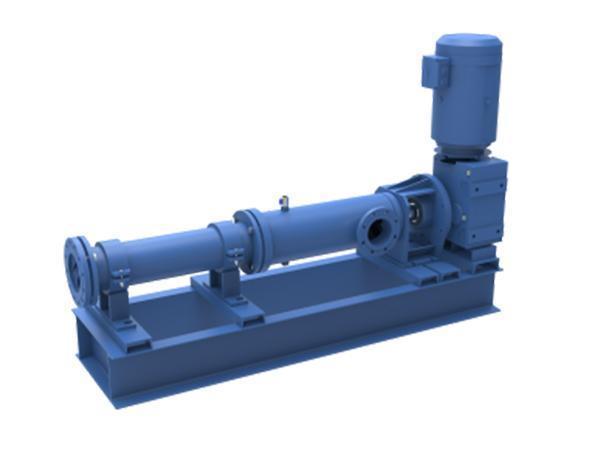

Конструкция винтового насоса кавитационного типа класса К подходит для использования в условиях ограниченного пространства, размер корпуса насоса составляет около 2/3 размера стандартного насоса. Данное оборудование применяется в судостроении, нефтяной промышленности, на морских платформах или фабриках с ограничением площади для размещения оборудования.
Рабочее давление
Одновинтовой насос: 6 бар, 12 бар, 18 бар, 24 бар, 36 бар, 48 бар, 60 бар, 72 бар
Двухвинтовой насос: 5 бар, 10 бар, 20 бар
Технический параметр
Модель
Пределы расхода (м3/ч)
Диапазон скорости вращения (об/мин)
Мощность двигателя (кВт)
VD030-028P04OH
0.3~2.5
200~600
0.75~1.5
VD035-060P04OH
0.4~4
200~550
1.1~4
VD040-005P04OH
2~6
150~520
1.5~5.5
VD050-011P04OH
3~13
110~480
3~7.5
VD060-019P04OH
3~23
100~460
4~11
VD070-029P04OH
5~36
100~440
5.5~15
VD090-053P04OH
10~50
100~350
7.5~22
VD100-080P04OH
15~70
80~330
15~37
VD120-120P04OH
10~90
70~290
18.5~45
VD150-230P04OH
10~120
60~230
22~75
VD170-300P04OH
20~150
50~200
30~110
Принцип работы
Винтовой насос кавитационного типа опирается на прессовую посадку в промежутке между эксцентриковым ротором и фиксированным статором, вследствие чего формируются не взаимосвязанные герметичные полости. Ротор вращается внутри статора, это приводит к тому, что герметичные полости меняют осевое направление от впускного патрубка насоса к напорному(выходному) патрубку. Таким образом, осуществляется перекачивание сред.
Ротор
Ротор насоса разрабатывается и изготавливается в различных геометрических формах в зависимости от требований заказчика. Осуществляется упрочнение поверхности металлов или их вакуумная термообработка. После данных действий прочность материала может достигать HRC 65-67.
Статор
Материал: NBR, NBRH, HNBR, EPDM и FKM на выбор. Они позволяют осуществлять обработку различных износостойких и температуроустойчивых сред
Универсальное сочленение
Мы предоставляем различных универсальных сочленений элементов привода на выбор, а также традиционные и шарнирные универсальные сочленения, которые отвечают гигиеническим требованиям, сферические головки и крейцкопфы. Они отвечают за передачу вращающего момента и осевую нагрузку.
Уплотнение вала
Тип уплотнения вала выбирается в соответствии с назначением и условиями работы, предоставляются сальниковые и механические уплотнения. Системы охлаждения и промывки позволяют увеличить срок службы насоса.
Система привода
На выбор доступны SEW, NORD, ABB и другие высококачественные системы привода.
Weifang Subtor – это немецкая компания с представительством в Китае. Мы предоставляем широкий выбор винтовых насосов кавитационного типа и комплектующих. Моноблочные винтовые насосы класса S применяются в пищевой промышленности, очистке сточных вод, для перекачивания вязких сред и т.д. Винтовые насосы относятся к типу поршневых насосов прямого вытеснения, также известные как эксцентриковые шнековые насосы. Пользуясь немецкими технологиями и богатыми маркетинговыми ресурсами, Subtor предоставляет клиентам по всему миру высококачественные решения по производству PCP насосов.
