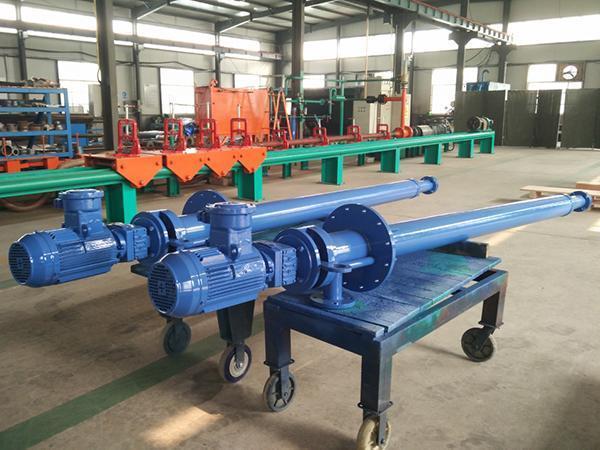

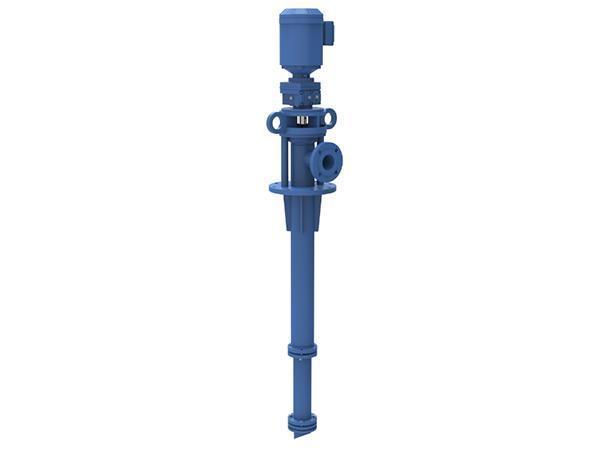

Вертикальные винтовые насосы кавитационного типа обладают возможностью настройки в соответствии с глубиной скважины. Корпус насоса, ротор и статор погружаются в воду, а редукторный электродвигатель находится над водой, не контактируя со средой. Впускной патрубок насоса располагается на дне скважины и фиксируется с помощью опорной стойки для обеспечения стабильной работы оборудования.
Применение
Данный насос используется в различных отраслях, таких как:
Пищевая промышленность: свежевыжатый сок, пиво, вино и другие напитки; йогурт, сыр, пудинг и другая молочная продукция
Производство водоугольного топлива: перекачивание водоугольной суспензии
Лакокрасочная промышленность: чернила, краски и т.д.
Нефтепереработка: нефтесодержащие сточные воды, шлам
Технические параметры Параметры вертикального насоса VD-P02OU: максимальное рабочее давление 6 bar
Модель
Пределы расхода (м3/ч)
Диапазон скорости вращения (об/мин)
Мощность двигателя (кВт)
VD030-056P02OU
1.5~7
180~650
0.55~1.5
VD035-120P02OU
3~12
180~600
0.75~3
VD040-010P02OU
4~15
150~550
1.1~5.5
VD050-022P02OU
8~25
150~450
5.5~7.5
VD060-038P02OU
12~40
150~400
7.5~11
VD070-058P02OU
15~60
120~380
11~18.5
VD090-106P02OU
30 ~100
120~350
15~30
VD100-160P02OU
35~140
100~320
15~37
VD120-240P02OU
40~200
90~280
37~55
VD150-460P02OU
50~300
60~240
45~75
VD170-600P02OU
60~360
50~200
45~90
Параметры вертикального насоса VD-P04OU: максимальное рабочее давление 12 bar
Модель
Диапазон расхода наносов (м3/ч)
Диапазон скорости вращения (об/мин)
Мощность двигателя (кВт)
VD030-028P04OU
0.5~3.5
180~650
0.55~1.5
VD035-060P04OU
1.5~6
180~600
0.75~3
VD040-005P04OU
2~7.5
150~550
1.1~5.5
VD050-011P04OU
4~12.5
150~450
5.5~7.5
VD060-019P04OU
6~20
150~400
7.5~11
VD070-029P04OU
7.5~30
120~380
11~18.5
VD090-053P04OU
15 ~50
120~350
15~30
VD100-080P04OU
17.5~70
100~320
15~37
VD120-120P04OU
20~100
90~280
37~55
VD150-460P04OU
25~150
60~240
45~90
Принцип работы насоса
Данный винтовой насос относится к типу объемных насосов. Он опирается на прессовую посадку в промежутке между эксцентриковым ротором и фиксированным статором, вследствие чего формируются не взаимосвязанные герметичные полости. Ротор вращается внутри статора, это приводит к тому, что герметичные полости меняют осевое направление от впускного патрубка насоса к напорному(выходному) патрубку. Таким образом осуществляется перекачивание сред.
Ротор
Ротор насоса разрабатывается и изготавливается в различных геометрических формах в зависимости от требований заказчика. Осуществляется упрочнение поверхности металлов или их ваакумная термообработка. После данных действий прочность материала может достигать HRC 65-67.
Статор
Материал: NBR, NBRH, HNBR, EPDM и FKM на выбор. Они позволяют осуществлять обработку различных износостойких и температуроустойчивых сред.
Универсальное сочленение
Мы предоставляем различных универсальных сочленений элементов привода на выбор, а также традиционные и шарнирные универсальные сочленения, которые отвечают гигиеническим требованиям, сферические головки и крейцкопфы. Они отвечают за передачу вращающего момента и осевую нагрузку.
Уплотнение вала
Тип уплотнения вала выбирается в соответствии с назначением и условиями работы, предоставляются сальниковые и механические уплотнения. Системы охлаждения и промывки позволяют увеличить срок службы насоса.
Система привода
На выбор доступны SEW, NORD, ABB и другие высококачественные системы привода.
Weifang Subtor – это немецкая компания с представительством в Китае. Мы предоставляем широкий выбор винтовых насосов кавитационного типа и комплектующих. Моноблочные винтовые насосы класса S применяются в пищевой промышленности, очистке сточных вод, для перекачивания вязких сред и т.д. Винтовые насосы относятся к типу поршневых насосов прямого вытеснения, также известным как эксцентриковые шнековые насосы. Пользуясь немецкими технологиями и богатыми маркетинговыми ресурсами, Subtor предоставляет клиентам по всему миру высококачественные решения по производству PCP насосов.
