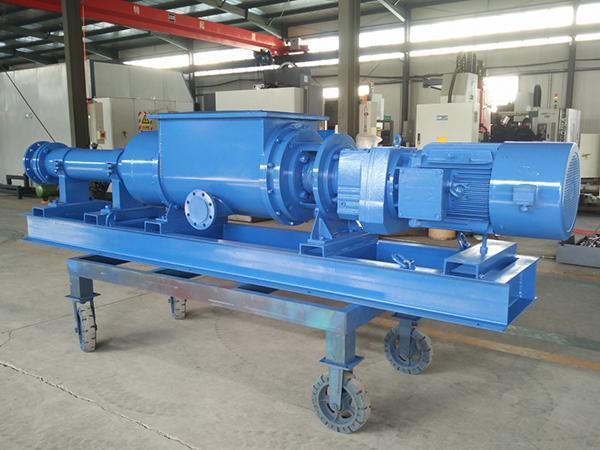

Винтовой насос с открытым всасывающим патрубком M2
Винтовой насос с открытым всасывающим патрубком M2
Применение

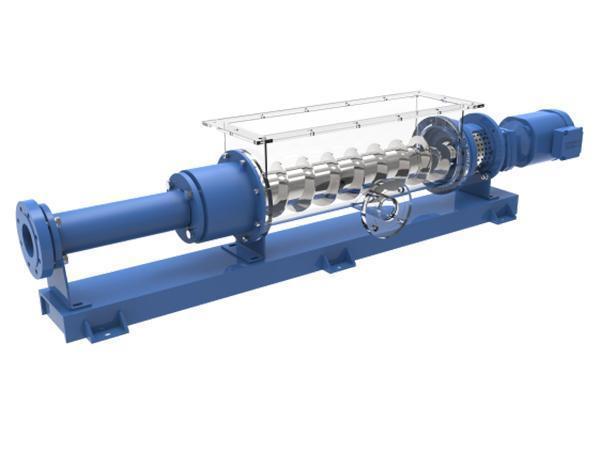

Полость всасывания винтового насоса с открытым всасывающим патрубком M2 больше по сравнению с остальными моделями, что позволяет обрабатывать среды с содержанием крупных гранул. Данный насос предназначен для перекачивания вязких смесей с максимальным содержанием твердых частиц 30. Соединительный вал данного насоса оснащен винтовой лопостью, которая предотвращает засорение впускного патрубка обрабатываемой смесью, что повышает производительность. Данный насос используется в следующих отраслях:
Крахмальное производство: перекачивание крахмальной суспензии, картофельной мезги, картофельного сока, клейковины и т.д.
Предприятия по защите окружающей среды: перекачивание хозяйственно-бытовых сточных вод, промышленных сточных вод, шлама, активированного ила, дегидрированной глины, флокулянтов, аддитивов
Фармацевтическая промышленность: жидкий экстракт и концентрированные растворы для лекарств китайской медицины, мази, вываренные остатки(после приготовления лекарств) и т.д.
Технические параметры насоса VD-P04M2
(Макс.рабочее давление 12 бар)
Модель
Пределы расхода (м3/ч)
Диапазон скорости вращения (об/мин)
Мощность двигателя (кВт)
VD050-011P04M2
1~5
120~220
2.2~5.5
VD060-019P04M2
2~7
100~220
3~7.5
VD070-029P04M2
3~12
80~200
5.5~11
VD090-053P04M2
5~20
70~180
7.5~18.5
VD100-080P04M2
8~30
70~170
11~30
VD120-120P04M2
10~40
70~160
18.5~45
VD150-230P04M2
15~55
60~120
22~55
VD170-300P04M2
20~60
50~100
30~75
Технические параметры насоса VD-P06M2
(МакС.рабочее давление 18 бар)
Модель
Диапазон расхода наносов (м3/ч)
Диапазон скорости вращения (об/мин)
Мощность двигателя (кВт)
VD050-011P06M2
1~5
120~220
3~7.5
VD060-019P06M2
2~7
100~220
5.5~11
VD070-029P06M2
3~12
80~200
7.5~18.5
VD090-053P06M2
5~20
70~180
11~30
VD100-080P06M2
8~30
70~170
15~45
VD120-120P06M2
10~40
70~160
22~55
VD150-230P06M2
15~55
60~120
30~90
VD170-300P06M2
20~60
50~100
37~110
Технические параметры насоса VD-P08M2
(Макс.рабочее давление 24 бар)
Модель
Диапазон расхода наносов (м3/ч)
Диапазон скорости вращения (об/мин)
Мощность двигателя (кВт)
VD050-011P08M2
1~5
120~220
5.5~11
VD060-019P08M2
2~7
100~220
7.5~18.5
VD070-029P08M2
3~12
80~200
11~30
VD090-053P08M2
5~20
70~180
15~45
VD100-080P08M2
8~30
70~170
22~55
VD120-120P08M2
10~40
70~160
30~90
VD150-230P08M2
15~55
60~120
37~110
Принцип работы насоса
Данный винтовой насос опирается на прессовую посадку в промежутке между эксцентриковым ротором и фиксированным статором, вследствие чего формируются не взаимосвязанные герметичные полости. Ротор вращается внутри статора, это приводит к тому, что герметичные полости меняют осевое направление от впускного патрубка насоса к напорному(выходному) патрубку. Таким образом осуществляется перекачивание сред.
Ротор
Ротор насоса разрабатывается и изготавливается в различных геометрических формах в зависимости от требований заказчика. Осуществляется упрочнение поверхности металлов или их ваакумная термообработка. После данных действий прочность материала может достигать HRC 65-67.
Статор
Материал: NBR, NBRH, HNBR, EPDM и FKM на выбор. Они позволяют осуществлять обработку различных износостойких и температуроустойчивых сред
Универсальное сочленение
Мы предоставляем различных универсальных сочленений элементов привода на выбор, а также традиционные и шарнирные универсальные сочленения, которые отвечают гигиеническим требованиям, сферические головки и крейцкопфы. Они отвечают за передачу вращающего момента и осевую нагрузку.
Уплотнение вала
Тип уплотнения вала выбирается в соответствии с назначением и условиями работы, предоставляются сальниковые и механические уплотнения. Системы охлаждения и промывки позволяют увеличить срок службы насоса.
Система привода
На выбор доступны SEW, NORD, ABB и другие высококачественные системы привода.
