Применение

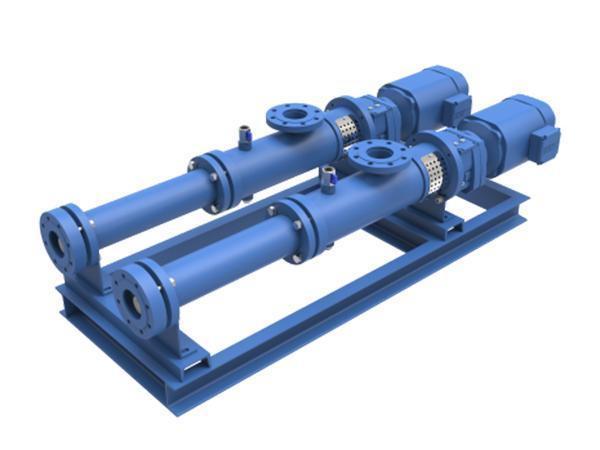

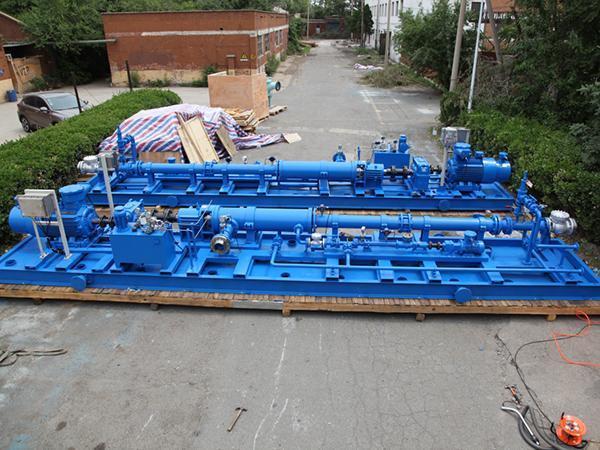

Блочный винтовой насос состоит из 2-3 помп на общей раме, что позволяет осуществлять перекачивание смесей, параллельно используя несколько помп, а также дает возможность использования резервного насоса в случае возникновения неисправности основного насоса. Насос обладает компактным корпусом и может использоваться для перекачивания любых сред, включая воду, с содержанием твердых частиц не более 45%.
Применяется в следующих отраслях:
Морская добыча нефти: нефтегазовые смеси
Подземная добыча нефти: неочищенная нефть, вода, CO2 или H2S.
Машиностроение: сборочные цеха (полная процедура клеевой обработки изделий)
Горнодобывающая промышленность: перекачивание сред с твердыми включениями, таких как рудная смесь и мертель
Параметры
Ряд: 1-12 рядов
Тип: Одновинтовой/двухвинтовой насос кавитационного типа
Давление
одновинтовой насос: 6 бар, 12 бар, 18 бар, 24 бар, 36 бар, 48 бар, 60 бар, 72 бар
двухвинтовой насос: 5 бар, 10 бар, 20 бар
Технические параметры
Модель
Пределы расхода (м3/ч)
Диапазон скорости вращения (об/мин)
Мощность двигателя (кВт)
VD090-026M02OH
40~85
180~350
15~30
VD100-040M02OH
50~110
180~320
22~45
VD120-060M02OH
50~160
150~280
30~75
VD150-112M02OH
100~220
120~230
55~90
VD170-150M02OH
110~250
100~200
75~110
VD090-026M04OH
40~80
180~350
30~55
VD100-040M04OH
50~100
180~320
45~90
VD120-060M04OH
50~150
150~280
75~160
VD150-112M04OH
100~200
120~230
90~200
VD170-150M04OH
110~230
100~200
110~250
Принцип работы насоса
Данный винтовой насос относится к типу объемных насосов. Он опирается на прессовую посадку в промежутке между эксцентриковым ротором и фиксированным статором, вследствие чего формируются не взаимосвязанные герметичные полости. Ротор вращается внутри статора, это приводит к тому, что герметичные полости меняют осевое направление от впускного патрубка насоса к напорному(выходному) патрубку. Таким образом осуществляется перекачивание сред..
Ротор
Ротор насоса разрабатывается и изготавливается в различных геометрических формах в зависимости от требований заказчика. Осуществляется упрочнение поверхности металлов или их ваакумная термообработка. После данных действий прочность материала может достигать HRC 65-67.
Статор
Материал: NBR, NBRH, HNBR, EPDM и FKM на выбор. Они позволяют осуществлять обработку различных износостойких и температуроустойчивых сред.
Универсальное сочленение
Мы предоставляем различных универсальных сочленений элементов привода на выбор, а также традиционные и шарнирные универсальные сочленения, которые отвечают гигиеническим требованиям, сферические головки и крейцкопфы. Они отвечают за передачу вращающего момента и осевую нагрузку.
Уплотнение вала
Тип уплотнения вала выбирается в соответствии с назначением и условиями работы, предоставляются сальниковые и механические уплотнения. Системы охлаждения и промывки позволяют увеличить срок службы насоса.
Система привода
На выбор доступны SEW, NORD, ABB и другие высококачественные системы привода.
Weifang Subtor – это немецкая компания с представительством в Китае. Мы предоставляем широкий выбор винтовых насосов кавитационного типа и комплектующих. Моноблочные винтовые насосы класса S применяются в пищевой промышленности, очистке сточных вод, для перекачивания вязких сред и т.д. Винтовые насосы относятся к типу поршневых насосов прямого вытеснения, также известным как эксцентриковые шнековые насосы. Пользуясь немецкими технологиями и богатыми маркетинговыми ресурсами, Subtor предоставляет клиентам по всему миру высококачественные решения по производству PCP насосов.
