Применение

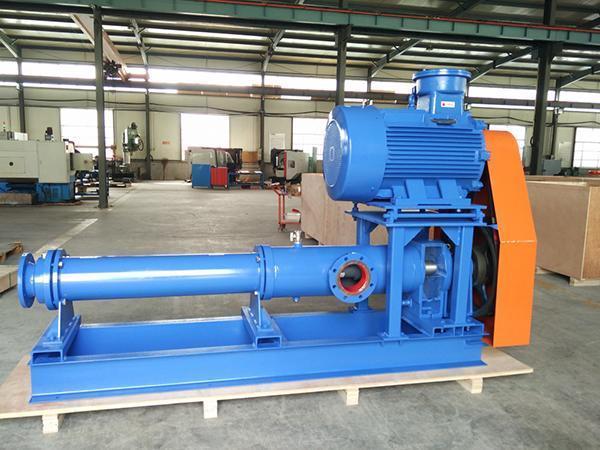

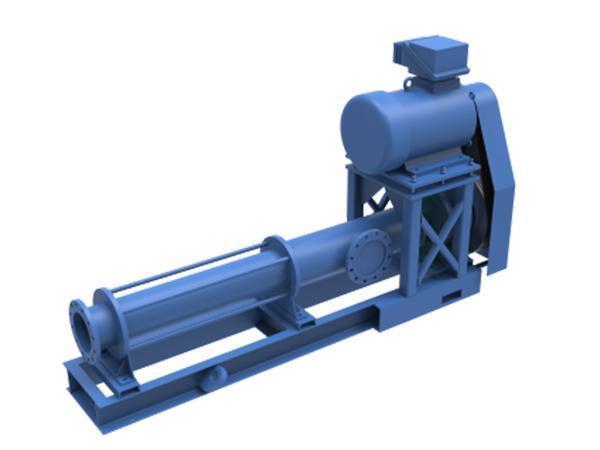

Винтовой насос кавитационного типа класса BP оснащен приводом со шкивом ременной передачи, что позволяет уменьшить осевую нагрузку на электродвигатель, поэтому насосы данного типа более стабильны в работе. Насосы предназначены для перекачивания любых сред, включая воду, с содержанием твердых частиц до 45%. Используется в нефтепереработке, на морских платформах, а также на различных нефтегазовых предприятиях.
Рабочее давление
Одновинтовой насос: 6 бар, 12 бар, 18 бар, 24 бар, 36 бар, 48 бар, 60 бар, 72 бар
Двухвинтовой насос: 5 бар, 10 бар, 20 бар
Технический параметр
Модель
Пределы расхода (м3/ч)
Диапазон скорости вращения (об/мин)
Мощность двигателя (кВт)
VD040-005P12OH
2~6
150~520
2.2~11
VD050-011P12OH
3~13
110~480
3~18.5
VD060-019P12OH
3~18
100~400
4~30
VD070-029P12OH
5~28
100~400
7.5~45
VD090-053P12OH
10~65
100~350
15~75
VD100-080P12OH
15~90
80~320
30~90
VD120-120P12OH
10~100
50~280
45~132
VD150-230P12OH
10~120
30~250
55~200
Принцип работы
Винтовой насос кавитационного типа опирается на прессовую посадку в промежутке между эксцентриковым ротором и фиксированным статором, вследствие чего формируются не взаимосвязанные герметичные полости. Ротор вращается внутри статора, это приводит к тому, что герметичные полости меняют осевое направление от впускного патрубка насоса к напорному(выходному) патрубку. Таким образом, осуществляется перекачивание сред.
Ротор
Ротор насоса разрабатывается и изготавливается в различных геометрических формах в зависимости от требований заказчика. Осуществляется упрочнение поверхности металлов или их ваакумная термообработка. После данных действий прочность материала может достигать HRC 65-67.
Статор
Материал: NBR, NBRH, HNBR, EPDM и FKM на выбор. Они позволяют осуществлять обработку различных износостойких и температуроустойчивых сред
Универсальное сочленение
Мы предоставляем различных универсальных сочленений элементов привода на выбор, а также традиционные и шарнирные универсальные сочленения, которые отвечают гигиеническим требованиям, сферические головки и крейцкопфы. Они отвечают за передачу вращающего момента и осевую нагрузку.
Уплотнение вала
Тип уплотнения вала выбирается в соответствии с назначением и условиями работы, предоставляются сальниковые и механические уплотнения. Системы охлаждения и промывки позволяют увеличить срок службы насоса.
Система привода
На выбор доступны SEW, NORD, ABB и другие высококачественные системы привода.
Weifang Subtor – это немецкая компания с представительством в Китае. Мы предоставляем широкий выбор винтовых насосов кавитационного типа и комплектующих. Моноблочные винтовые насосы класса S применяются в пищевой промышленности, очистке сточных вод, для перекачивания вязких сред и т.д. Винтовые насосы относятся к типу поршневых насосов прямого вытеснения, также известные как эксцентриковые шнековые насосы. Пользуясь немецкими технологиями и богатыми маркетинговыми ресурсами, Subtor предоставляет клиентам по всему миру высококачественные решения по производству PCP насосов.
