Ассортимент винтовых насосов

Subtor производит насосы с двумя типами уплотнения вала на выбор: сальниковое уплотнение и механическое уплотнение.

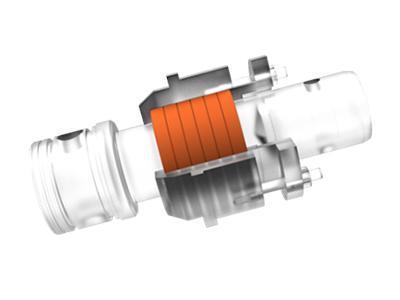

Первый тип уплотнения вала насоса - сальниковое
  • Shaft seal for progressive cavity pump
  • Shaft seal for progressive cavity pump

Применение
Мощность валов с сальниковым уплотнением предпочтительнее в связи с простотой их конструкции, обычно применяются в среде с низкой температурой и минимальной коррозийностью. Предназначены для перекачивания глинистой корки, шлама, нефтесодержащих сточных вод и других смесей.

Преимущества
• Широкий выбор сред для применения, герметичность
• Низкая цена, наличие возможности замены
• Простота эксплуатации и монтажа

Недостатки
• Низкая мощность вала, более быстрое изнашивание по сравнению с другими типами уплотнения.
• Ввиду автоматической смазки уплотнительной набивки допустима небольшая утечка.

Производственные возможности

Решения сальникового уплотнения Subtor

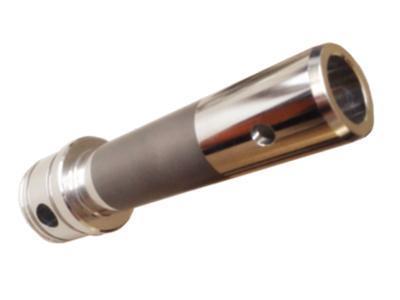

• Упрочнение поверхности соединительного вала
После упрочнения поверхности улучшается износостойкость и срок службы соединительного вала.

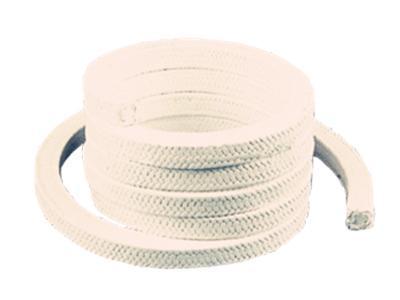

• Набивка с промыванием водой
Проводится не только промывка вала, но и постоянная смазка, а также гарантируется герметичность.

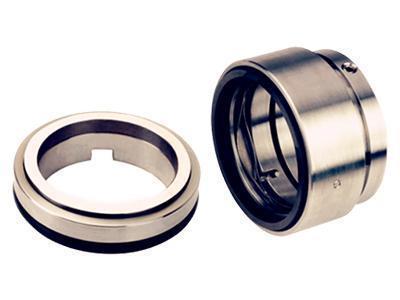

Второй тип уплотнения вала насоса - механическое
Производственные возможности

Преимущества
• Высокая герметичность, отсутствие утечек
• Долгий срок службы, низкая чувствительность к вибрации
• Минимальное трение между вращающимся кольцом и валом, низкие потери механической эффективности
• Широкая область применения: можно использовать при низких и высоких температурах, высоком вакууме, высоком давлении, при различной скорости вращения для сред высокой коррозийности, абразивности, а также воспламеняющихся, взрывоопасных и токсичных сред.

Недостатки
• Сложная конструкция, высокие технологические требования к установке
• Сложность замены после разборки приводной части требуется снова настроить осевое направление
• Долгий срок изготовления, высокая стоимость

Решения механического уплотнения Subtor
Для того, чтобы продлить срок службы механических уплотнений и предотвратить повреждение и износ, Subtor предоставляет клиентам несколько схем промывки, которые соответствуют стандарту API1682.

• Промывка теплообменников
• Понижение температуры жидкости
• Изменение давления герметичной полости
• Очистка жидкой среды
• Контроль состояния среды для надежной работы механического уплотнения

Общие схемы промывки для механического уплотнения (метод промывки выбирается на основе состояния среды и стандарта API682)
  • План 31
  • Plan53 A
  • Plan53 B
  • План 54

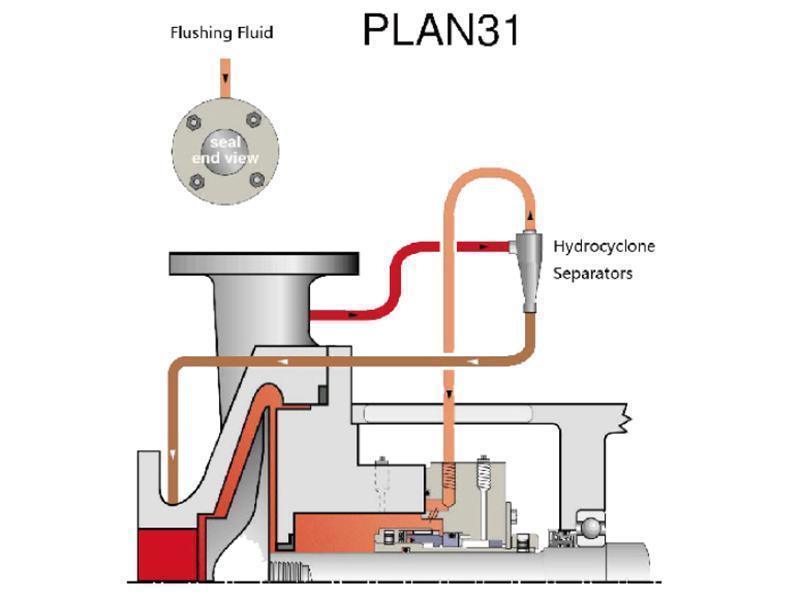

План 31
Принцип работы: Гидравлический циклонный сепаратор используется для удаления примесей из промываемой жидкости и герметизации камеры.

Применение: Применяется в условиях зависимости смазки и теплоотдачи от перекачиваемой субстанции. Иногда смеси содержат твердые частицы, что может привести к повреждениям.

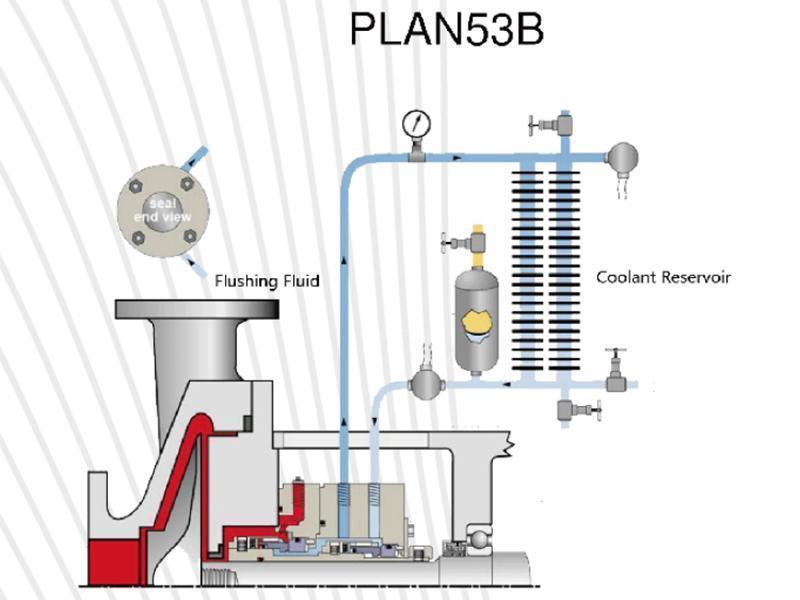

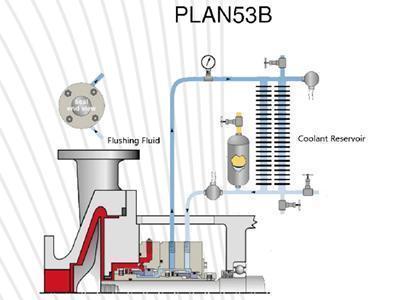

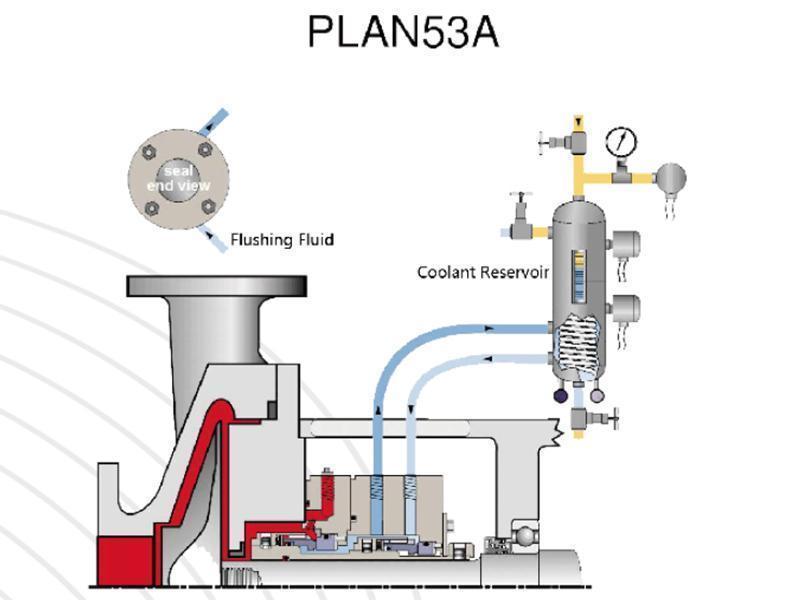

План 53 (A/B)
Принцип работы: Резервуар для жидкости используется для создания давления буферной жидкости и циркуляции насоса, что позволяет изолировать среду и рассеивать тепло.

Применение: Перекачиваемые смеси включают в себя жидкости с высоким давлением насыщенного пара, такие как углеводороды, токсичные жидкости, жидкий теплоноситель, плотные жидкости и т.д.

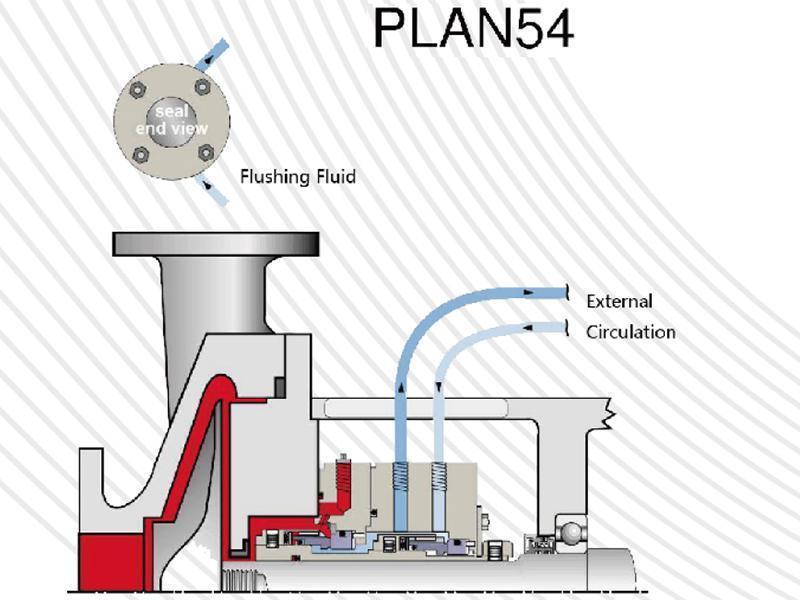

План 54
Принцип работы: Буферная жидкость выводится во внешнюю циркуляционную систему, перекачиваемая субстанция изолируется от внешнего водопровода.

Применение: Перекачиваемая субстанция включает в себя жидкости с высоким давлением насыщенных паров, такие как углеводороды, токсичные жидкости, жидкий теплоноситель, плотные жидкости и т.д.
