Характеристика винтового насоса кавитационного типа

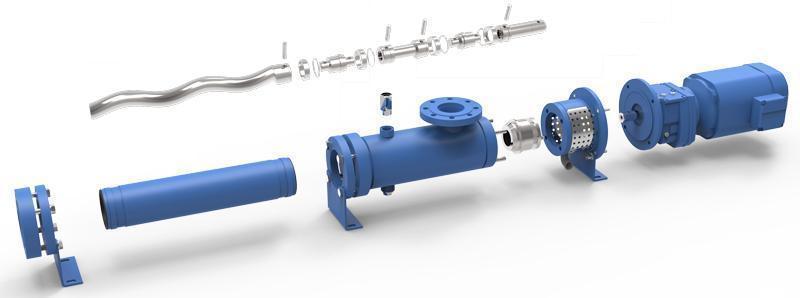

Винтовые насосы кавитационного типа обеспечивают неподвижную посадку с натягом на вращающийся ротор. Ротор плотно прилегает к спиральному эластомерному статору, образуя двойную цепочку герметичных полостей. При вращении ротора жидкость переносится в этих полостях от всасывающего к нагнетательному патрубку. Для уравновешивания осевого усилия в насосе предусмотрено разгрузочное устройство.

Характеристика винтового насоса кавитационного типа

Винтовые насосы кавитационного типа используются для перекачивания следующих сред:
• Среды с высоким содержанием твердых частиц(до 45% )
• Среды различной степени вязкости (максимум 1000000 мПа )
• Среды, содержащие твердые гранулы и волокнистый материал
• Среда под действием центробежной силы
• Многофазная среда, содержащая одновременно газообразные, твердые и жидкие тела

  • Характеристика винтового насоса кавитационного типа

    Первый тип
    Мед, мальтоза
    Сливочное масло, молочная продукция
    Джем, мясной соус
    Эмульсия, шампунь
    Крахмал, сапонин
    Поврежденные фрукты
    Шоколад и т.д.

  • Характеристика винтового насоса кавитационного типа

    Второй тип
    Газированная жидкость
    Масляные растворы
    Нефтегазовые смеси
    Десульфурированная отработанная сточная вода
    Дегидрированный шлам
    Измельченная целлюлоза
    Рудная пульпа и т.д.

  • Характеристика винтового насоса кавитационного типа

    Третий тип
    Водоугольная суспензия
    Биодизель
    Биологические отходы, биогазовые отходы
    Неочищенная нефть, нефтепродукты
    Аккумуляторная масса
    Чернила, красители
    Оптический гель и т.д.

  • Характеристика винтового насоса кавитационного типа

    Четвертый тип
    эмульсионное взрывчатое вещество
    Желатин, высокомолекулярный полимер
    Кислоты и щелочи
    Химические реагенты
    Примеси
    Клеящие вещества
    Аминокислоты и т.д.


Применение
Применение

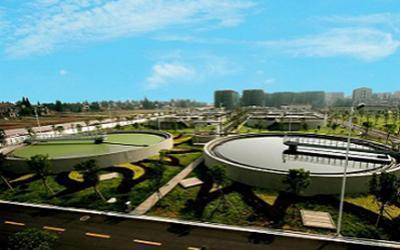

1.Защита окружающей среды
Откачка бурового раствора и обезвоженного ила, содержание твердых частиц -45%, другие примеси могут быть обработаны путем очистки сточных вод, производится обработка PAC(полиоксихлорид алюминия), PAM(полиакриламид) полимерных флокулянтов, извести и т.д.

Применение

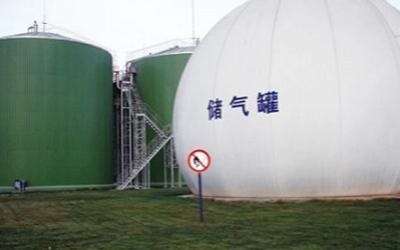

2.Биогаз
Винтовые насосы кавитационного типа предназначены для обработки навоза и растительной массы, перекачивания их на биогаз, обработки биогаза, в том числе после ферментации.

Применение

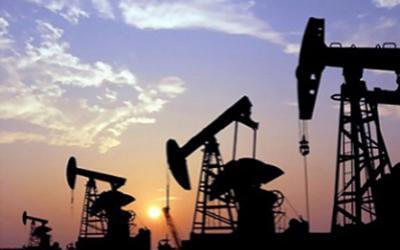

3.Нефтепродукты
Погружной скважинный винтовой насос предназначен для перекачивания неочищенной нефти с содержанием песка, воды, CO2 и H2S. Мультифазный винтовой насос применяется для перекачивания неочищенной нефти и полимеров из скважин.

Применение

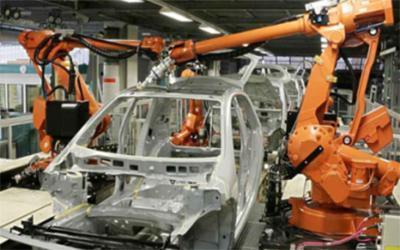

4.Механическая обработка
Дозирующие насосы предназначены для нанесения завершающих покрытий и проклеивания деталей в сборочных цехах с помощью механического оборудования.

Применение

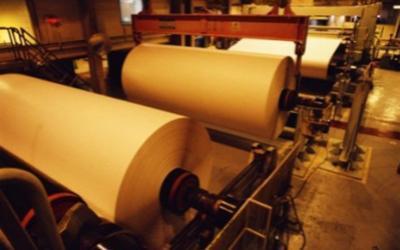

5.Изготовление бумаги
С помощью дозирующих насосов осуществляется перекачка и распределение различных добавок для изготовления бумаги.

Применение

6.Медицина
Винтовые насосы используются в фармацевтическом производстве для перекачивания различных лекарственных компонентов.


Проектная характеристика

1. Тяговая рама короткая или отсутствует
Subtor производит винтовые насосы с короткой тяговой рамой и без нее. По сравнению с традиционными насосами, данный тип насоса упрощает установку и демонтаж статора и техническое обслуживание.

Проектная характеристика

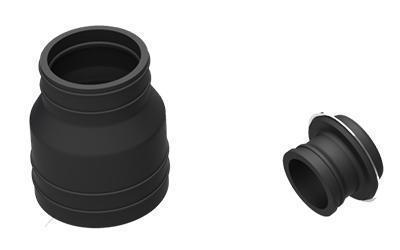

2. Двойное уплотнение
Лучшая износостойкость и более длительный срок службы по сравнению с однослойным уплотнением. При износе внутренней оболочки наружная по-прежнему изолирована от полости со смазочным маслом, что предотвращает протечки и загрязнение среды.

Проектная характеристика

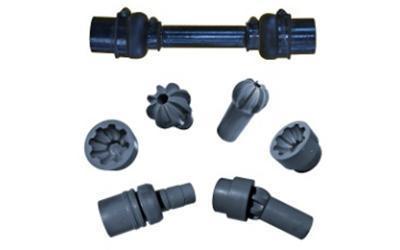

3. Универсальное сочленение – сферические головки
Компания Subtor разработала универсальное сочленение-сферические головки. Изменение крутящегося момента при увеличении осевой нагрузки и цельная конструкция универсального сочленения обеспечивают более простую установку оборудования и замену комплектующих.



Проектная характеристика

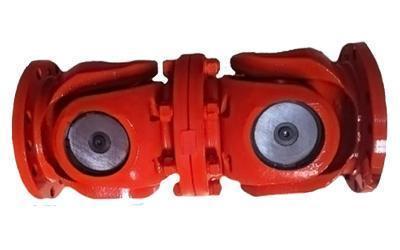

4. Крейцкопфное сочленение
Для габаритных многоступенчатых винтовых насосов компания Subtor разработала универсальное крейцкопфное сочленение. Жидкая масляная смазка позволяет развивать большой крутящий момент и осевую силу, тем самым гарантируя надежность и безопасность операций.
