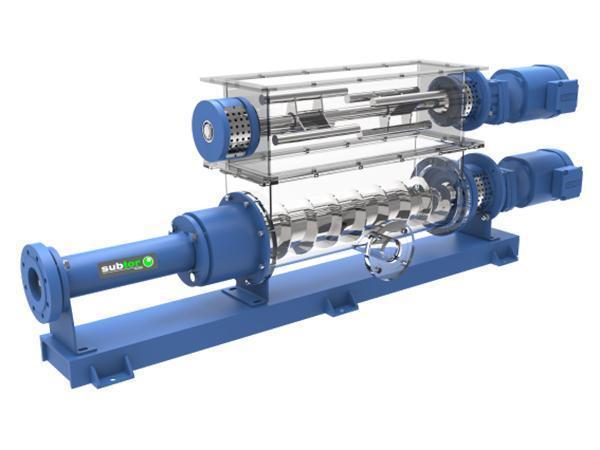

Винтовой насос с открытым всасывающим патрубком M3
Винтовой насос с открытым всасывающим патрубком M3
Применение
Винтовой насос с открытым всасывающим патрубком M3 оснащен большой полостью всасывания и стандартным шнековым разрыхлителем, который предотвращает блокировку выходного отверстия обрабатываемой субстанцией. Данный насос предназначен для перекачивания сред с максимальным содержанием твердых частиц до 45%. Используется в следующих отраслях:
Предприятия по защите окружающей среды: перекачивание хозяйственно-бытовых сточных вод, промышленных сточных вод, шлама, активированного ила, дегидрированной глины, флокулянтов, аддитивов
Фармацевтическая промышленность: жидкий экстракт и концентрированные растворы для лекарств китайской медицины, мази, вываренные остатки(после приготовления лекарств) и т.д.
Технические параметры насоса VD-P04M3
(Макс.рабочее давление 12 бар)
Модель
Пределы расхода (м3/ч)
Диапазон скорости вращения (об/мин)
Мощность двигателя (кВт)
VD050-011P04M3
1~3
60~160
3~5.5
VD060-019P04M3
2~5
60~160
3~7.5
VD070-029P04M3
3~8
60~160
5.5~11
VD090-053P04M3
5~12
60~120
7.5~18.5
VD100-080P04M3
8~20
50~120
11~22
VD120-120P04M3
10~25
50~100
18.5~37
VD150-230P04M3
15~40
50~90
22~55
VD170-300P04M3
20~50
50-80
30~75
Технические параметры насоса VD-P06M3
(Макс.рабочее давление 18 бар)
Принцип работы насоса
Данный винтовой насос опирается на прессовую посадку в промежутке между эксцентриковым ротором и фиксированным статором, вследствие чего формируются не взаимосвязанные герметичные полости. Ротор вращается внутри статора, это приводит к тому, что герметичные полости меняют осевое направление от впускного патрубка насоса к напорному(выходному) патрубку. Таким образом осуществляется перекачивание сред.
Ротор
Ротор насоса разрабатывается и изготавливается в различных геометрических формах в зависимости от требований заказчика. Осуществляется упрочнение поверхности металлов или их ваакумная термообработка. После данных действий прочность материала может достигать HRC 65-67.
Статор
Материал: NBR, NBRH, HNBR, EPDM и FKM на выбор. Они позволяют осуществлять обработку различных износостойких и температуроустойчивых сред
Универсальное сочленение
Мы предоставляем различных универсальных сочленений элементов привода на выбор, а также традиционные и шарнирные универсальные сочленения, которые отвечают гигиеническим требованиям, сферические головки и крейцкопфы. Они отвечают за передачу вращающего момента и осевую нагрузку..
Уплотнение вала
Тип уплотнения вала выбирается в соответствии с назначением и условиями работы, предоставляются сальниковые и механические уплотнения. Системы охлаждения и промывки позволяют увеличить срок службы насоса.
Система привода
На выбор доступны SEW, NORD, ABB и другие высококачественные системы привода.
Weifang Subtor – это немецкая компания с представительством в Китае. Мы предоставляем широкий выбор винтовых насосов кавитационного типа и комплектующих. Моноблочные винтовые насосы класса S применяются в пищевой промышленности, очистке сточных вод, для перекачивания вязких сред и т.д. Винтовые насосы относятся к типу поршневых насосов прямого вытеснения, также известным как эксцентриковые шнековые насосы. Пользуясь немецкими технологиями и богатыми маркетинговыми ресурсами, Subtor предоставляет клиентам по всему миру высококачественные решения по производству PCP насосов.
