Применение

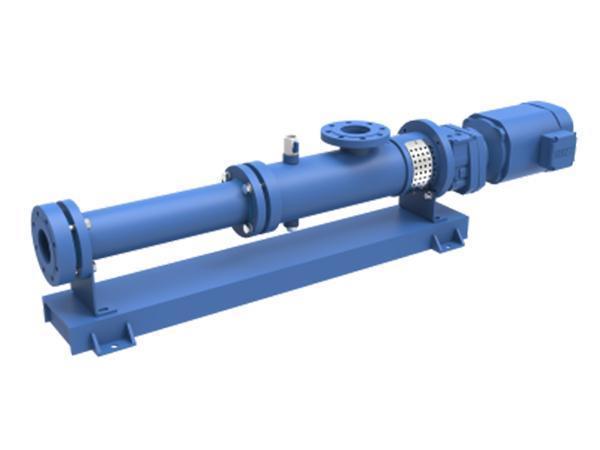

Моноблочный насос типа S разрабатывается и производится для перекачивания различных жидких сред, включая воду. Среды с 45% содержанием твердых частиц также может быть обработаны данным насосом.
Основные сферы применения данных насосов:
1. Пищевая промышленность: мед, мальтоза, молочная продукция, напитки и т.д.
2. Очистка сточных вод: десульфурированная сточная вода, шлам и т.д..
3. Химические заводы: чернила, красители, оптические смазки и т.д.
Рабочее давление
одновинтовой насос: 6 бар, 12 бар, 18 бар, 24 бар, 36 бар, 48 бар, 60 бар, 72 бар
двухвинтовой насос: 5 бар, 10 бар, 20 бар
Технические параметры
Модель
Пределы расхода (м3/ч)
Диапазон скорости вращения (об/мин)
Мощность двигателя (кВт)
VD015-006P02OH
0.18~0.42
180-550
0.37
VD020-018P02OH
0.5~1.2
180-550
0.55
VD030-056P02OH
1.5~6
180~600
0.55~1.5
VD035-120P02OH
3~10
180~550
0.75~3
VD040-010P02OH
4~15
150~520
1.1~4
VD050-022P02OH
8~25
150~450
4~7.5
VD060-038P02OH
12~40
150~390
7.5~11
VD070-058P02OH
15~60
120~350
11~15
VD090-106P02OH
30 ~100
120~350
15~30
VD100-160P02OH
35~140
100~300
15~37
VD120-240P02OH
60~200
90~270
37~45
VD150-480P02OH
70~270
60~200
37~55
VD170-600P02OH
80~340
50~190
45~90
Принцип работы
Винтовой насос кавитационного типа относится к типу поршневых насосов прямого вытеснения, он опирается на прессовую посадку в промежутке между эксцентриковым ротором и фиксированным статором, вследствие чего формируются не взаимосвязанные герметичные полости. Ротор вращается внутри статора, это приводит к тому, что герметичные полости меняют осевое направление от впускного патрубка насоса к напорному (выходному) патрубку. Таким образом, осуществляется перекачивание сред.
Ротор
Ротор насоса разрабатывается и изготавливается в различных геометрических формах в зависимости от требований заказчика. Осуществляется упрочнение поверхности металлов или их вакуумная термообработка. После данных действий прочность материала может достигать HRC 65-67.
Статор
Материал: NBR, NBRH, HNBR, EPDM и FKM на выбор. Они позволяют осуществлять обработку различных износостойких и термоустойчивых сред.
Универсальное сочленение
Мы предоставляем различные универсальные сочленения элементов привода на выбор, а также традиционные и шарнирные универсальные сочленения, которые отвечают гигиеническим требованиям, сферические головки и крейцкопфы. Они отвечают за передачу вращающего момента и осевую нагрузку.
Уплотнение вала
Тип уплотнения вала выбирается в соответствии с назначением и условиями работы, предоставляются сальниковые и механические уплотнения. Системы охлаждения и промывки позволяют увеличить срок службы уплотнения вала.
Система привода
На выбор доступны SEW, NORD, ABB и другие высококачественные системы привода.
Weifang Subtor – это немецкая компания с представительством в Китае. Мы предоставляем широкий выбор винтовых насосов кавитационного типа и комплектующих. Моноблочные винтовые насосы класса S применяются в пищевой промышленности, очистке сточных вод, для перекачивания вязких сред и т.д. Винтовые насосы относятся к типу поршневых насосов прямого вытеснения, также известные как эксцентриковые шнековые насосы. Пользуясь немецкими технологиями и богатыми маркетинговыми ресурсами, Subtor предоставляет клиентам по всему миру высококачественные решения по производству PCP насосов.
